Erklärung:
Die "Mittlere Höhe" ist ein Rechenwert, der am Ende einer jeden Messkurve ermittelt wird. Es handelt sich um die durchschnittliche Höhe der Messkurve, die in einem einstellbaren Zeitbereich (h) (Bild 1) errechnet und als gelbe Markierung (i) (Bild 1) am rechten Rand des Messfensters dargestellt wird. Der Zeitbereich (h) wird als "gelber waagerechter Balken" am oberen Rand des Messfensters dargestellt und kann sowohl horizontal verschoben als auch in seiner Länge verändert werden (s. Kap. Grafisches bearbeiten der "Mittleren Höhe").
Am Ende einer jeden Messkurve (= in der Startsignal-Pause) wird der Wert der errechneten mittleren Höhe (i) gespeichert und in einem separaten Fenster als "Trend der Mittleren Höhe" dargestellt (s. Kap. Trend der "Mittleren Höhe").
In der Praxis wird die Mittlere Höhe meist für die Verschleißmessung eingesetzt, bei der - im Laufe der Werkzeug-Standzeit - ein langsames Ansteigen der Amplitude erfolgt.
Durch die Bildung der mittleren Höhe wird die Verschleißmessung bzw. der Abschaltzeitpunkt am Standzeitende wiederholgenauer als bei Verwendung einer "normalen" Grenze.
Der "Spitzenwert" (I) (Bild 1) ist der höchste gemessene Wert, der am Ende einer jeden Messkurve ermittelt wird. Die Ermittelung des Spitzenwertes erfolgt in einem einstellbaren Zeitbereich (h) (Bild 1). Dieser Zeitbereich (h) wird als "gelber waagerechter Balken" am oberen Rand des Messfensters dargestellt und kann sowohl horizontal verschoben als auch in seiner Länge verändert werden (s. Kap. Grafisches bearbeiten der "Mittleren Höhe").
Am Ende einer jeden Messkurve (= in der Startsignal-Pause) wird der Spitzenwert (I) gespeichert und in einem separaten Fenster als "Trend des Spitzenwertes" dargestellt (s. Kap. Trend des Spitzenwertes).
Der Trend der Spitzenwerte liefert eine gute Übersicht darüber, wie stabil sich die letzten Messwerte verhalten haben.
Innerhalb des wählbaren Zeitbereiches (h) wird der "Spitzenwert" (I) und die "mittlere Höhe" (i) der Messkurve ermittelt! Für die Ermittelung und Berechnung des Spitzenwertes und der mittleren Höhe können keine separaten Zeitbereiche gewählt werden!
Die Funktion "Mittlere Höhe" und "Spitzenwert" ist im Auslieferzustand des Tool-Monitors SEM Modul-e nicht aktiviert, zur Nutzung muss sie hinzugefügt werden.
Bild 1 - "Mittlere Höhe" und "Spitzenwert"
(h) Wählbarer Zeitbereich, in welchem die Berechnung der "Mittleren Höhe" und die Ermittelung des "Spitzenwertes" erfolgen.
Der Zeitbereich ist in seiner Länge (h) und seiner horizontalen Position frei wählbar.
(l) "Spitzenwert" innerhalb des Zeitbereiches (h)
Bei jedem Maschinen-Takt wird der höchste gemessene Wert (I) gespeichert und im "Trend des Spitzenwertes" als "Balken-Diagramm" dargestellt.
(i) "Mittlere Höhe" im Kurvenausschnitt (h)
Bei jedem Maschinen-Takt wird die mittlere Höhe (i) der Messkurve berechnet und im "Trend der mittleren Höhe" als Kurve dargestellt.
[Bearbeiten] > [Mittlere Höhe und Spitzenwert] > [Hinzufügen]

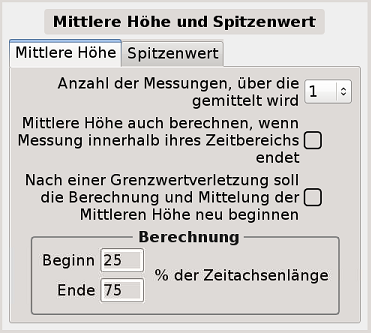

Bild 2 - "Mittlere Höhe" - Einstellmöglichkeiten
Der Reiter Mittlere Höhe :
Eingabefeld "Anzahl der Messungen, über die gemittelt wird": Über dieses Menü hat man die Möglichkeit, die errechneten Werte der mittleren Höhe zusätzlich zu mitteln. Normalerweise wird dies nur bei stark schwankenden Messkurven benötigt. Durch die zusätzliche Mittelung wird u.U. der Abschaltzeitpunkt ("Verschleiß-Stopp") wiederholgenauer. Die Anzahl der zu mittelnden Messungen kann auf 1, 2, 4, 8, usw., bis 512 eingestellt werden.
Je größer die Anzahl der zu mittelnden Messungen gewählt wird, desto träger verhält sich der Trend! D.h., ein evtl. plötzliches Ansteigen der mittleren Höhe würde mathematisch begründet erst einige Takte später zum Verletzen der "Grenze über mittlerer Höhe" führen!
Checkbox "Mittlere Höhe auch berechen, wenn Messung innerhalb ihres Zeitbereichs endet": Die mittlere Höhe wird in einem einstellbaren Zeitbereich gebildet. Dieser Zeitbereich wird normalerweise so gewählt, dass die Messkurve diesen immer durchläuft.
Beispiele für das Setzen / nicht-Setzen des Häkchens:
a) Der für die Verschleißmessung relevante Zeitbereich zieht sich nahezu bis zum Ende der Messkurve. In diesem Fall besteht die Gefahr, dass der Zeitbereich durch den Bediener versehentlich etwas zu lang gewählt wird, sodass der Zeitbereich über das Ende der Messkurve hinausragt. In diesem Fall sollte das Häkchen im Kontrollkästchen gesetzt werden, da ansonsten keine Berechnung der mittleren Höhe stattfinden würde.
b) Sollte die Messkurve - z.B. wegen eines möglichen Maschinenproblems wie "Schutztür nicht verriegelt" - plötzlich vorzeitig enden, würde sich eine verfälschte Berechnung für die mittlere Höhe ergeben. In diesem Fall sollte das Häkchen im Kontrollkästchen nicht gesetzt werden.
Checkbox "Nach einer Grenzwertverletzung soll die Berechnung und Mittelung der Mittleren Höhe neu beginnen": Dieses Menü bezieht sich nur auf eine ggf. eingestellte Mittelung der mittleren Höhe. (Mit dem Begriff "Grenzwertverletzung" ist hier eine Verletzung des Grenztyps "über mittlerer Höhe" gemeint).
Beispiele für das Setzen / nicht-Setzen des Häkchens:
a) Falls es sich - je nach Anwendungsfall - um einen verlässlichen Abschaltzeitpunkt ("Verschleiß-Stopp" der Maschine) handelt, wäre es mathematisch korrekt und von Vorteil, das Häkchen im Kotrollkästchen zu setzen. Dabei wird vorausgesetzt, dass das verschlissene Werkzeug ausgetauscht wird und somit die folgenden Werte der mittleren Höhe wieder niedriger liegen. Würde die Mittelung nicht neu gebildet, würden die ersten Durchgänge mit neuem Werkzeug verfälscht (= zu hoch) angezeigt.
b) Falls es sich - je nach Anwendungsfall - um einen weniger verlässlichen Abschaltzeitpunkt ("Verschleiß-Stopp" der Maschine) handelt, wäre es mathematisch eher von Vorteil, die Mittelung fortzusetzen, somit das Häkchen im Kontrollkästchen nicht zu setzen.
Der Reiter Spitzenwert :

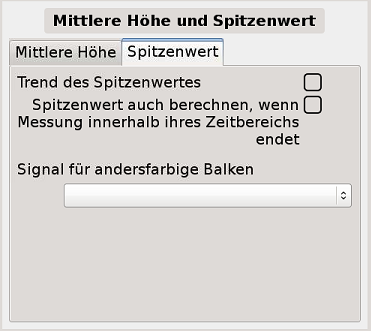

Bild 3 - "Spitzenwert" - Einstellmöglichkeiten
Checkbox "Trend des Spitzenwertes": Sobald in diesem Menü ein Häkchen im zugehörigen Kontrollkästchen gesetzt wird, beginnt die Aufzeichnung des "Trends der Spitzenwerte". Der "Trend des Spitzenwertes" besteht aus nebeneinander dargestellten Balken (s. Kap. "Trend Spitzenwert"). Der höchste Punkt eines jeden Balkens entspricht dem in jedem Takt jeweils höchsten gemessenen Wert der Messkurve innerhalb eines veränderbaren Zeitbereiches.
Der "Trend des Spitzenwertes" wird in einem separaten Fenster dargestellt. Dieses Fenster lässt sich unter [Anzeigen] > [Trend Spitzenwert] einsehen. Falls gewünscht kann das Fenster auch dauerhaft der Anzeigetafel (Dashboard) hinzugefügt werden (s. Kap. "Das Dashboard")
Checkbox "Spitzenwert auch berechen, wenn Messung innerhalb ihres Zeitbereichs endet": Der Spitzenwert wird in einem einstellbaren Zeitbereich gebildet. Dieser Zeitbereich wird normalerweise so gewählt, dass die Messkurve diesen immer durchläuft.
Beispiele für das Setzen / nicht-Setzen des Häkchens:
a) Der für die Verschleißmessung relevante Zeitbereich erstreckt sich nahezu bis zum Ende der Messkurve. In diesem Fall besteht die Gefahr, dass der Zeitbereich durch den Bediener versehentlich etwas zu lang gewählt wird, sodass der Zeitbereich über das Ende der Messkurve hinausragt. In diesem Fall sollte das Häkchen im Kontrollkästchen gesetzt werden, da ansonsten keine Ermittlung des Spitzenwertes stattfinden würde!
b) Sollte die Messkurve wegen eines möglichen Maschinenproblems (z.B. "Schutztür nicht verriegelt") plötzlich vorzeitig enden, würde sich u.U. ein falscher Spitzenwert ergeben. In diesem Fall sollte das Häkchen im Kontrollkästchen nicht gesetzt werden.
Eingabefeld "Signal für andersfarbigen Balken":
Sofern es sich z.B. um den Maschinentyp "Mehrspindler" handelt und die Maschine mit einer "Spindel-Kodierung" ausgerüstet ist, kann hier ein entsprechendes Signal eingestellt werden. D.h., die Maschine würde immer dann ein Signal an den Tool-Monitor übergeben, wenn z.B. Spindel "Nr. 1" auf der definierten Position "unten" ist. Der Spitzenwert ("Balken"), der sich bei diesem Takt ergibt, würde vom Tool-Monitor in einer anderen Farbe dargestellt. Somit wäre bspw. jeder 8. Balken andersfarbig, sodass der Bediener - im "Trend des Spitzenwertes" - einen guten Überblick erhält, welche Spindel sich evtl. "auffällig" verhält.
Einstellen des Zeitbereiches (h):
Nach dem Hinzufügen der "Mittleren Höhe" und/oder des "Spitzenwertes", ist im entsprechenden Messfenster der einstellbare Zeitbereich (h) (s. Bild 1) zu sehen. Durch die Einstellmöglichkeit des Zeitbereiches (= "gelber, waagerechter Balken"), können Bereiche ohne Messwerte (sogenannte Luftschnitte), oder Kurvenbereiche mit stark schwankenden Messwerten (z. B. Rohteilschnitte), gezielt von der Berechnung der „Mittleren Höhe“ oder der Ermittlung des "Spitzenwertes" ausgeschlossen werden.
Für den Zeitbereich, in welchem die mittlere Höhe gebildet wird, gilt allgemein: Der Zeitbereich (h) soll genau in den Teil der Messkurve gelegt werden, in dem die Amplitude am Standzeitende am höchsten ist.
Das Anwählen und Verstellen des Zeitbereiches erfolgt so wie beim Editieren der Grenzen:
- über das Anklicken des "gelben waagerechten Balkens" auf dem Touchscreen, oder
- über die Benutzung der Tab-Tasten
und anschließend der Pfeil-Tasten
.
