Der Einstellungsbereich dient zum Editieren der Grenzen sowie zur Konfiguration des Tool Monitors SEM Modul-e. Das einfache Editieren der Grenzen erfolgt über die Tasten rechts und unterhalb des Messfensters, oder grafisch durch direkte Berührung der gewünschten Grenze.
Das "Editieren der Grenzen" finden Sie im Kapitel "Aufbau Tool Monitor SEM-Modul-e2" > "Bedienoberflächen" > "Einstellungsbereich" > "Editieren der Grenzen".
Die Konfiguration der Messstellen und Grenzen, sowie die allgemeine Bedienung des Tool Monitors SEM Modul-e erfolgen über die vier Hauptmenüs [Programm], [Bearbeiten], [Anzeigen] und [Hilfe].
Aufrufen der Bedienoberfläche "Einstellungsbereich":
Taste zum Umschalten aus der Bedienoberfläche "Anzeigetafel" (Dashboard) in die Bedienoberfläche "Einstellungsbereich". Alternativ gelangt man in den "Einstellungsbereich", durch einen Doppelklick auf die gewünschte Messstelle.
Taste zum Umschalten aus der Bedienoberfläche "Einstellungsbereich" zurück in die Bedienoberfläche "Anzeigetafel" (Dashboard).
Taste zum Umschalten aus der Bedienoberfläche "Systemsteuerung" in die Bedienoberfläche "Einstellungsbereich" oder "Anzeigetafel" (Dashboard).

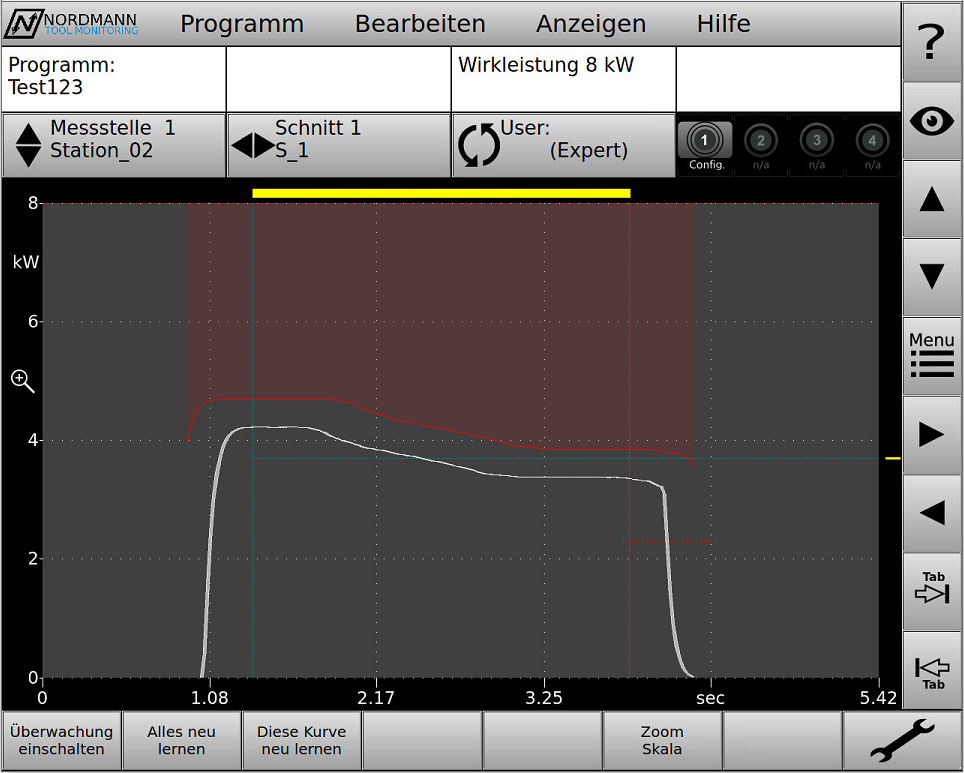

Bild 1 - Die Bedienoberfläche "Einstellungsbereich"
In den folgenden Kapiteln werden alle Hauptmenüs und die zugehörigen Untermenüs erklärt.
