Das Menü [Übersicht Messstellen und Grenzen] bietet eine tabellarische Übersicht über alle Messstellen und deren Einstellungen, sowie der verwendeten Grenztypen.

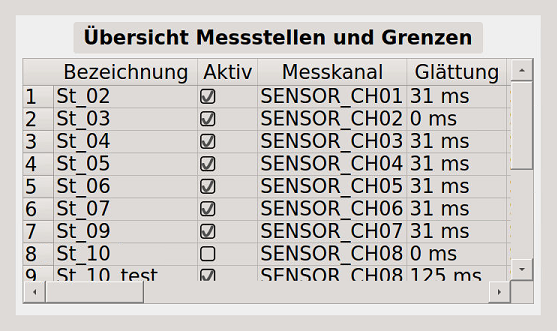

Bild 11 - "Übersicht Messstellen und Grenzen"
Nach dem Öffnen des ausgewählten Menüs [Messstelle] > [Übersicht Messstellen und Grenzen] erscheint eine Auflistung (Bild 11) die hauptsächlich der Übersicht dient. Darüberhinaus lässt sich in der Spalte "Aktiv" über das Setzen oder Entfernen von Häkchen entscheiden, welche Messstellen aktiv oder inaktiv sein sollen.
Über die Scrollbalken (rechts und unten) lässt sich die Liste verschieben.
Folgende Einstellungen sind in der Liste enthalten:
- Bezeichnung: Dient zunächst nur zur Übersicht der aktuell vorhandenen Messstellenbezeichnungen. Über einen Doppelklick auf die jeweilige Messstelle gelangt man jedoch sofort in deren Einstellungen, entsprechend den Menüs:
[Bearbeiten] > [Messstelle] > [Ändern].
- Aktiv: Dient zur Übersicht und zur schnellen Einstellmöglichkeit, die gewünschten Messstellen aktivieren oder deaktivieren zu können. Alternativ erfolgt dies über die Menüs:
[Bearbeiten] > [Messstelle] > [Ändern].
- Messkanal: Dient zunächst nur zur Übersicht der in den Messstellen aktuell eingestellten Kanäle. Über einen Doppelklick auf den jeweiligen Messkanal gelangt man jedoch sofort in die Einstellungen der Messstelle, entsprechend den Menüs: [Bearbeiten] > [Messstelle] > [Ändern].
- Glättung: Dient zunächst nur zur Übersicht der in den Messstellen aktuell eingestellten Glättungszeiten. Über einen Doppelklick auf die jeweilige Glättung gelangt man jedoch sofort in die Einstellungen der Messstelle, entsprechend den Menüs: [Bearbeiten] > [Messstelle] > [Ändern].
- SA-Signal: Dient zunächst nur zur Übersicht der in den Messstellen aktuell eingestellten Startsignale. Über einen Doppelklick auf das jeweilige SA-Signal gelangt man jedoch sofort in die Einstellungen der Messstelle, entsprechend den Menüs: [Bearbeiten] > [Messstelle] > [Ändern].
- 1. Grenze: Dient zunächst nur zur Übersicht der in den Messstellen aktuell eingestellten Grenztypen. Über einen Doppelklick auf die jeweilige Grenze gelangt man jedoch sofort in deren Einstellungen, entsprechend den Menüs:
[Bearbeiten] > [Grenze] > [Ändern].
- 2. Grenze: siehe 1. Grenze
- 3. Grenze: siehe 1. Grenze
- 4. Grenze: siehe 1. Grenze
