Grundsätzlich erfolgt die Verbindung zwischen Tool Monitor (Zentraleinheit) und Nordmann-Display, oder zwischen Tool Monitor und dem PC des NC-Steuerungsbildschirms, über das Ethernet (TCP/IP-Protokoll). Damit sich beide Geräte im einfachen Netzwerk (bestehend aus Zentraleinheit & Display) wiederfinden, sind werkseitig die passenden IP-Adressen eingerichtet. Diese IP-Adressen sind jeweils auf der Rückseite des SEM-Modul-e2 und des Displays vermerkt und sind nach folgendem Muster aufgebaut: IP-Adresse 192.168.xxx.xxx und Subnetzmaske 255.255.240.0.
Bem.: Um die Zusammenhänge zwischen IP-Adresse und Subnetzmaske zu verstehen, müssen folgende Regeln bekannt sein: Jeder Netzwerk-Adapter erhält in einem TCP/IP-basierenden Netzwerk mindestens eine IP-Adresse, damit er eindeutig unter anderen Netzwerkgeräten wiedergefunden werden kann. Diese Adresse besteht aus einer Kombination von vier Bytes, die jeweils durch einen Punkt getrennt werden.

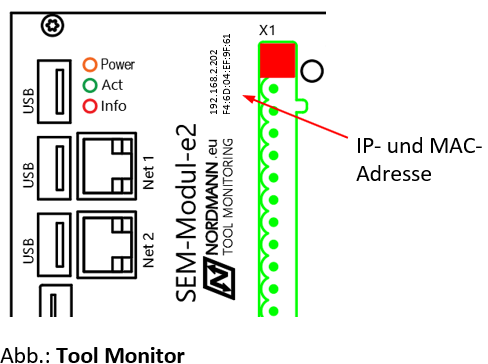

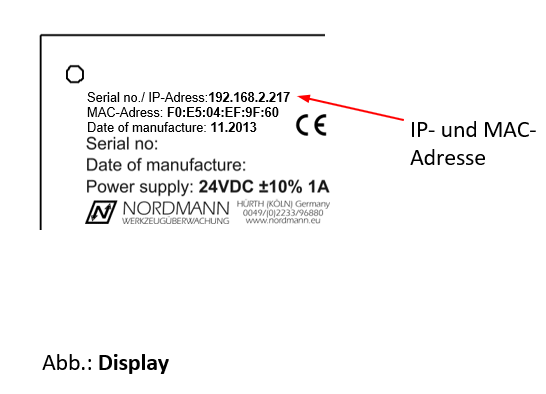

Zusätzlich zur IP-Adresse befindet sich auch die MAC-Adresse (Media-Access-Control-Adresse), in der üblichen Byte-Schreibweise und getrennt durch Doppelpunkte, auf der Rückseite des Tool-Monitors und des Displays. Die MAC-Adresse dient zur eindeutigen Identifikation des physikalischen Netzwerk-Adapters des SEM-Modul-e2.
Bem.: Im Gegensatz zur IP-Adresse ist die MAC-Adresse nicht veränderbar.
