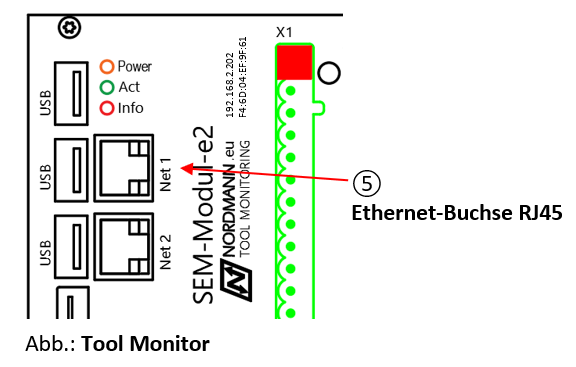

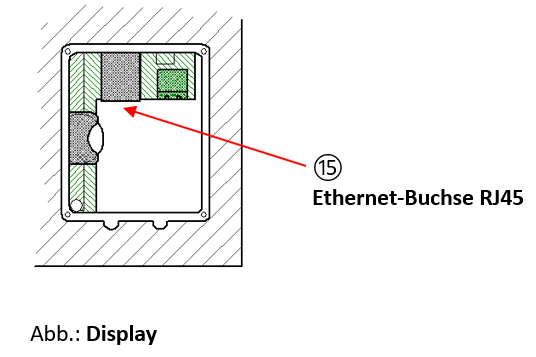

Mit den werkseitig vorgegebenen IP-Adressen finden sich Tool Monitor und Display automatisch, sobald sie über ein Ethernet-Kabel verbunden werden (siehe Abb. unten) und die Betriebsspannung (24 VDC) an beiden Geräten vorhanden ist.
Bem.: Bis zu einer Entfernung von 100 m können Tool Monitor und Display mit einem Ethernet-Kabel verbunden werden, ohne einen Hub oder einen Switch als passiven Leitungstreiber verwenden zu müssen.

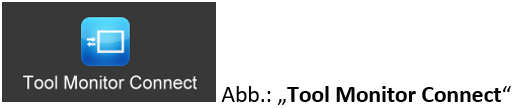

Dabei startet der VNC-Server des SEM-Modul-e2 automatisch. Sofern die grüne LED (2) blinkt sendet der VNC-Server den grafischen Inhalt über die werkseitig vorgegebene IP-Adresse. Daraufhin startet man die Suche des Tool Monitors, auf dem Desktop des Displays, durch Starten des Programmes „Tool Monitor Connect“.

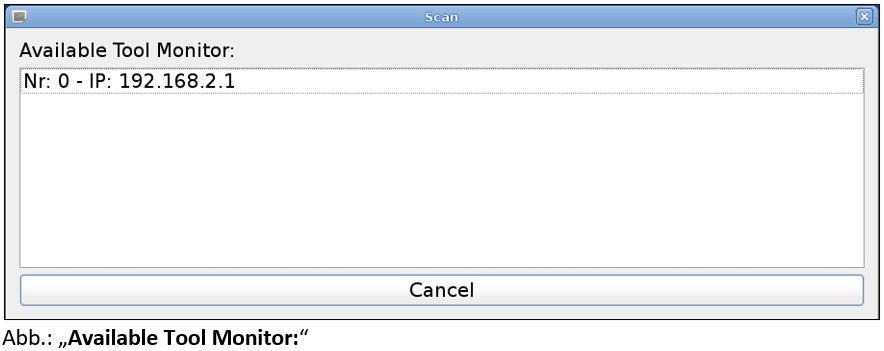

Ist die angezeigte IP-Adresse nicht die des verwendeten SEM-Modul-e2, kann über Drücken der Taste „Scan“ eine Liste der im (Subnetz-) Netzwerk vorhandenen Tool Monitore angezeigt werden (s. Abb.: „Available Tool Monitor:“).

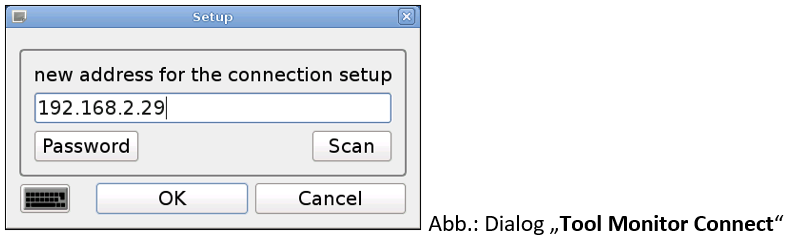

Um ein SEM-Modul-e2 aus dieser Liste zu übernehmen, reicht das Selektieren der IP-Adresse aus. Nachdem nun die richtige IP-Adresse im Dialogfenster unter „new adress for connection setup“ (s. Abb.: „Tool-Monitor-Connect“) angezeigt wird, kann durch Drücken der Taste „OK“ die Verbindung hergestellt werden.
