[Anzeigen] > [Trend Mittelwert]
Der Trend kann nur gebildet und hier angezeigt werden, wenn die "Mittlere Höhe" zuvor aktiviert wurde (s. Kap. Die "Mittlere Höhe").

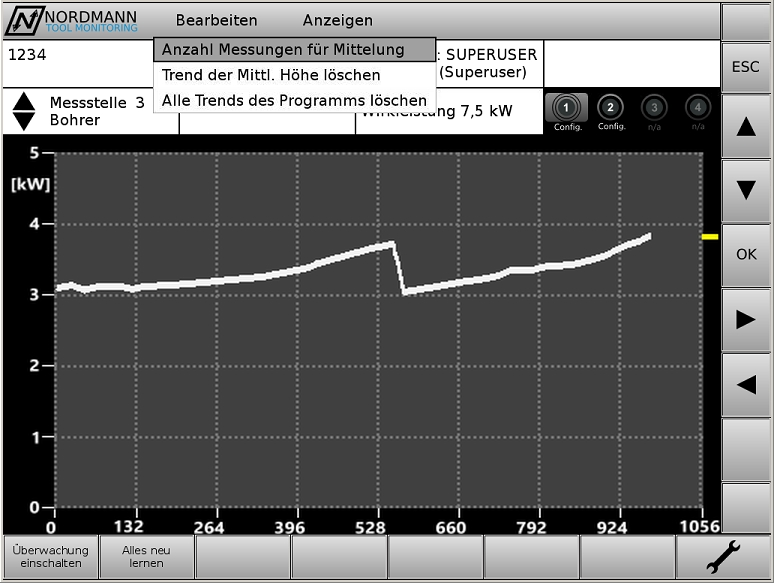

Bild 1 - Trend der mittleren Höhe - Werkzeuchwechsel erfolgte nach ca. 550 Teilen
Erklärung: Der Kurvenverlauf des Trends besteht aus einer "zeichnerischen" Verbindung der einzelnen Werte der "Mittleren Höhe", die für jedes Werkstück errechnet werden. (S.Kap. Messstellen und Messgrößen - "Trend der mittleren Höhe"). Am Ende eines jeden Taktes wird die Trend-Kurve um einen "Pixel" (= um ein Werkstück) erweitert. Auf der X-Achse (siehe Bild 1) ist die Stückzahl aufgetragen, wobei der Wert "0" dem Zeitpunkt des Hinzufügens der Funktion "Mittlere Höhe" entspricht. Die X-Achse besteht zu Beginn immer aus 128 Werkstücken. Sobald diese Stückzahl überschritten wird, verdoppelt sich die auf der X-Achse aufgetragene Stückzahl auf 256 Werkstücke. Anschließend auf 512, 1024, usw. Da die Trend-Kurve somit immer mehr gestaucht und unübersichtlicher wird, sollte der Trend von Zeit zu Zeit gelöscht werden.
Anhand einer Trend-Kurve lässt sich eine Aussage darüber treffen, ob der Verschleiß des zu überwachenden Werkzeuges messbar ist.
Bedienung: Das "Durchblättern" der Trend-Kurven erfolgt so wie beim Durchblättern der Messstellen und Schnitte:
Umschalten auf den Trend der nächsten Messstelle
Umschalten auf den Trend des nächsten Schnittes
Das Hauptmenü [Bearbeiten] (oberste Zeile, siehe Bild 1):
[Bearbeiten] > [Anzahl Messungen für Mittelung]

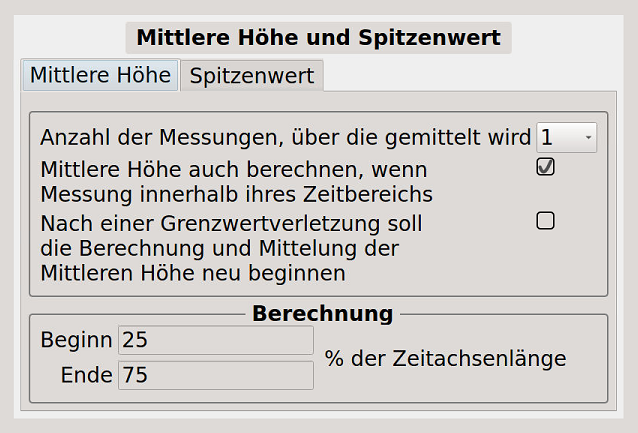

Bild 2 - Einstellmöglichkeiten für den Trend der Mittleren Höhe
Auswahlfenster Anzahl der Messungen, über die gemittelt wird:
Über dieses Menü hat man die Möglichkeit, die errechneten Werte der mittleren Höhe zusätzlich zu mitteln. Normalerweise wird dies nur bei stark schwankenden Messkurven benötigt. Durch die zusätzliche Mittelung wird u.U. der Abschaltzeitpunkt ("Verschleiß-Stopp") wiederholgenauer. Je größer die Anzahl gewählt wird, desto träger verhält sich der Trend (!) D.h., bei plötzlichen Verschlechterungen des Verschleißes würde ein evtl. plötzliches Ansteigen der mittleren Höhe erst einige Takte später greifen.
Die Anzahl der zu mittelnden Messungen kann auf 1, 2, 4, 8, usw., bis 512 eingestellt werden.
Checkbox Mittlere Höhe auch berechen, wenn Messung innerhalb ihres Zeitbereichs endet:
Die mittlere Höhe wird in einem einstellbaren Zeitbereich gebildet. Dieser Zeitbereich wird normalerweise so gewählt, dass die Messkurve diesen immer durchläuft.
a) Sollte die Messkurve - z.B. wegen einem möglichen Maschinenproblem "Schutztür nicht verriegelt" - plötzlich vorzeitig enden, würde sich eine verfälschte Berechnung für die mittlere Höhe ergeben. In diesem Fall sollte das Häkchen im Kontrollkästchen nicht gesetzt werden.
b) Der für die Verschleißmessung relevante Zeitbereich zieht sich nahezu bis zum Ende der Messkurve. In diesem Fall besteht die Gefahr, dass der Zeitbereich durch den Bediener etwas zu lang gewählt wird, sodass der Zeitbereich über das Ende der Messkurve hinausragt. In diesem Fall sollte das Häkchen im Kontrollkästchen gesetzt werden, da ansonsten keine Berechnung der mittleren Höhe stattfinden würde.
Checkbox Nach einer Grenzwertverletzung soll die Berechnung und Mittelung der Mittleren Höhe neu beginnen:
Dieses Menü bezieht sich nur auf eine ggf. eingestellte Mittelung der mittleren Höhe. (Mit dem Begriff "Grenzwertverletzung" ist hier eine Verletzung des Grenztyps "über mittlerer Höhe" gemeint).
a) Falls es sich - je nach Anwendungsfall - um einen verlässlichen Abschaltzeitpunkt ("Verschleiß-Stopp" der Maschine) handelt, wäre es mathematisch korrekt und von Vorteil, das Häkchen im Kotrollkästchen zu setzen. Dabei wird vorausgesetzt, dass das verschlissene Werkzeug ausgetauscht wird und somit die folgenden Werte der mittleren Höhe wieder niedriger liegen. Würde die Mittelung nicht neu gebildet, würden die ersten Durchgänge mit neuem Werkzeug verfälscht (= zu hoch) angezeigt.
b) Falls es sich - je nach Anwendungsfall - um einen weniger verlässlichen Abschaltzeitpunkt ("Verschleiß-Stopp" der Maschine) handelt, wäre es mathematisch eher von Vorteil, die Mittelung fortzusetzen, somit das Häkchen im Kontrollkästchen nicht zu setzen.
[Bearbeiten] > [Trend der mittl. Höhe löschen]
Über dieses Menü hat man die Möglichkeit, den Trend zu löschen. Das Löschen bezieht sich jedoch nur auf den angezeigten Trend des jeweiligen Schnittes der jeweiligen Messstelle.
Das Löschen erfolgt sofort nach Auswahl des Menüs, es erfolgt keine weitere Sicherheitsabfrage vorweg!
[Bearbeiten] > [Alle Trends des Programmes löschen]
Über dieses Menü hat man die Möglichkeit, den Trend aller Messstellen und Schnitte des aktuellen Programmes zu löschen!
Nach Auswahl des Menüs folgt noch eine Sicherheitsabfrage, bevor das endgültige Löschen durchgeführt wird.
Das Hauptmenü [Anzeigen] (siehe oberste Zeile in Bild 1):
[Anzeigen] > [Messkurve]
Über dieses Menü verlässt man die Trend-Darstellung und gelangt zurück in die Bedienoberfläche "Einstellungsbereich".
