[Anzeigen] > [Trend Spitzenwert]
Der Spitzenwert kann nur gebildet und hier angezeigt werden, wenn er zuvor aktiviert wurde (s. Kap. "Mittlere Höhe und Spitzenwert").
Erklärung: Der Spitzenwert ist der höchste Messwert, der in jedem Takt innerhalb eines einstellbaren Bereiches gemessen wurde. Der einstellbare Bereich (= waagerechter, gelber Balken oberhalb des Messfensters) ist der selbe, in dem auch die "Mittlere Höhe" ermittelt wird.
Die "Mittlere Höhe" und der "Spitzenwert" werden in ein und demselben manuell veränderbaren Zeitbereich ermittelt.

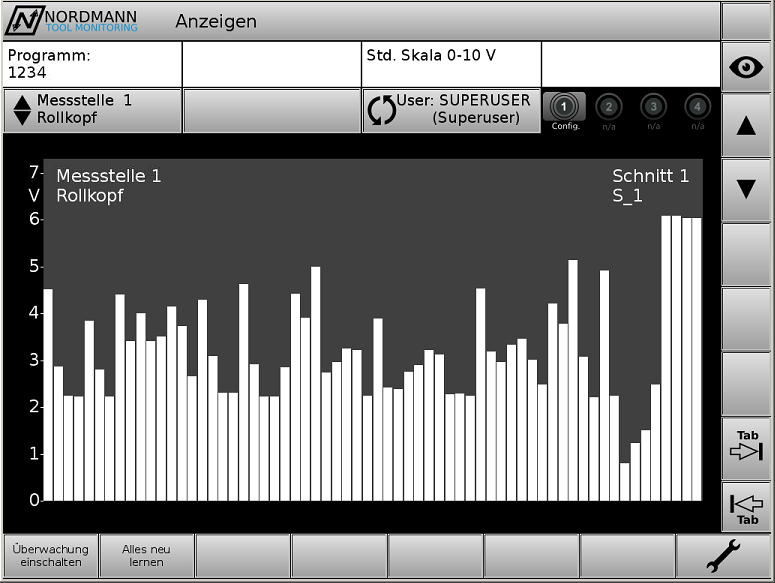

Bild 1 - "Trend Spitzenwert"

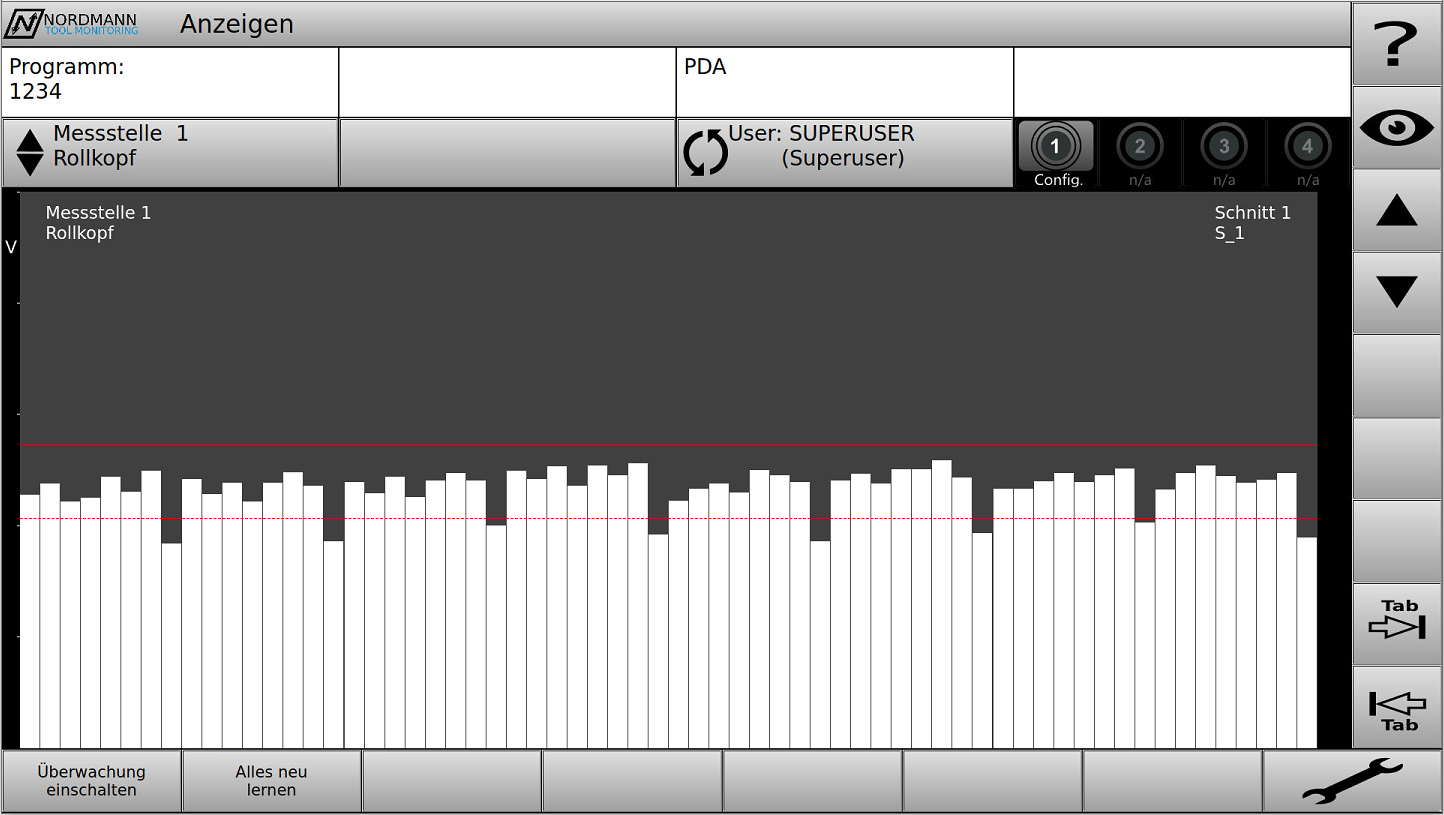

Bild 1 - "Trend Spitzenwert"
Der Spitzenwert wird in jedem Maschinen-Takt ermittelt und als "Balken" entsprechender Höhe dargestellt. Durch die Aneinanderreihung der Balken (s. Bild 1) ergibt sich der "Trend des Spitzenwertes". Die Anzahl der nebeneinander dargestellten Balken ist einstellbar (s. Kap. Einrichtungsmöglichkeiten im Einstellungsbereich - "Mittlere Höhe und Spitzenwert").
Anhand der Trend-Kurve des Spitzenwertes lässt sich eine Aussage darüber treffen, wie stabil sich die Messungen verhalten.
Bild 1 zeigt bspw. die letzten 64 Takte eines Mehrspindel-Drehautomaten mit Überwachung eines Rollkopfes. Bei jedem 8. Takt ergibt sich dabei ein auffällig niedriger Messwert, was bspw. auf eine zu geringe Kraft der Spannzange hindeuten könnte.
Die Trend-Darstellung besitzt keine "eigenen" Grenzen. Es handelt sich bei den angezeigten Grenzen (s. Bild 1) um die Grenzen der zugehörigen Messstelle. Jedoch lassen sich die Grenzen in der Trend-Darstellung anwählen und verschieben, was automatisch in die zugehörige Messstelle übernommen wird.
Bedienung: Das "Durchblättern" der Spitzenwert-Trends erfolgt so wie beim Durchblättern der Messstellen und Schnitte:
Umschalten auf den Trend der nächsten Messstelle
Umschalten auf den Trend des nächsten Schnittes. (Info: Die Pfeiltasten stehen nur zur Verfügung, wenn ein weiterer Schnitt mit aktiviertem Spitzenwert vorhanden ist.)
Das Hauptmenü [Anzeigen]:
[Anzeigen] > [Messkurve]
Über diese Menü verlässt man die Trend-Darstellung und gelangt zurück in die Bedienoberfläche "Einstellungsbereich".
