Der Tool Monitor SEM-Modul-e2 ist in Form eines 8-kanaligen Hutschienengerätes (Zentraleinheit) (Bild 01) lieferbar, sowie zukünftig auch als 16-kanaliges Hutschienen- oder Schalttafelgerät mit integriertem Display.
Die Visualisierung und Bedienung des Tool-Monitors (Zentraleinheit) erfolgen entweder über das separat erhältliche Display mit Touchscreen (Bild 02) oder über einen PC, wie bspw. den Steuerungs-PC der Werkzeugmaschine.

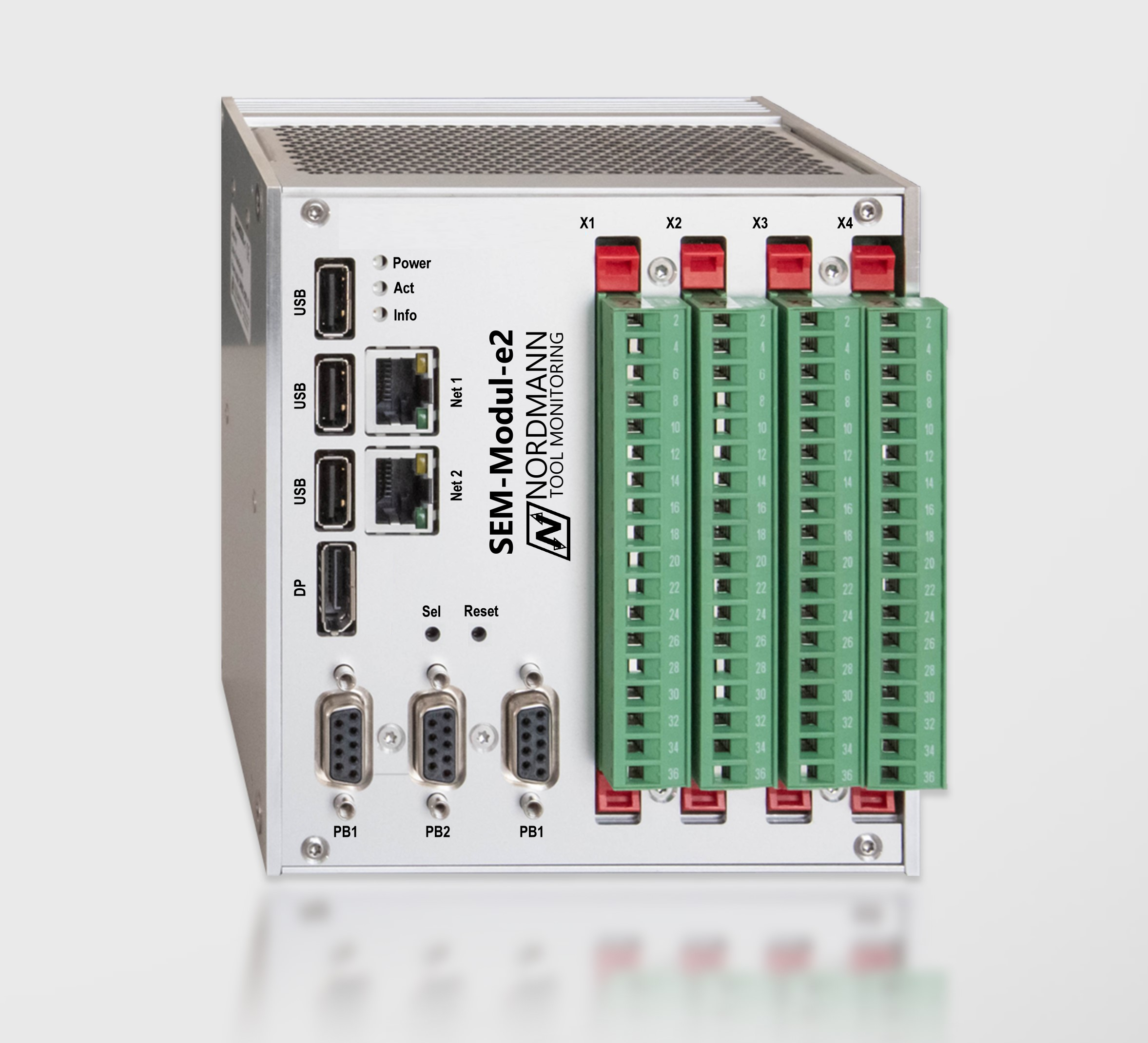

Bild 01 - Zentraleinheit
Die "Zentraleinheit" (Bild 01) bildet das "Herzstück" des Tool-Monitors SEM-Modul-e2. Der interne PC ist mit Quad-Core-CPU und SSD-Festplatte (120 GB) ausgerüstet.
Folgende Anschlüsse sind vorhanden:
- 3x USB (z.B. zum Anschluss des Tool-Monitor-Displays bezüglich dessen Touchscreen-Funktion, zum Anschluss einer handelsüblichen Computer-Tastatur/-Maus, sowie zum Anschluss eines externen Datenträgers zwecks Backup, Software-Update, Messkurvenspeicherung, etc.)
- 2x Netzwerk (Oberer Anschluss: z.B. zur Verbindung mit einem PC, IPC, Maschinen-internen oder allgemeinen Netzwerk. Unterer Anschluss: Zur Verbindung mit der Maschine via Profinet.)
- 1x DisplayPort (Zum Anschluss des Tool-Monitor-Displays oder eines handelsüblichen PC-Monitors)
- 3x Profibus (Zur Verbindung mit max. 3 NC-Rechnern, zwecks Datenaustausch via Profibus)
- 4x Klemmleiste (X1 bis X4), jeweils 18-polig, zum Anschluss der Betriebsspannung (24V DC), analoger Sensorik (+/- 10V), Start-Signale, Maschinen-Stopp-Signale (über Optokoppler und/oder potentialfreier Relais), sowie sonstiger Ein- und Ausgangssignale (24V DC).
Detailierte Anschlussbelegung, Verdrahtungsplan, technische Daten und weitere Informationen finden Sie im "Technischen Manual - Tool Monitor SEM-Modul-e2".
Visualisierung und Bedienung über das "Tool Monitor Display":
Bild 02 - Display
Das "Tool Monitor Display" (Bild 02) ist mit einem 13"-Touchscreen, schwenkbaren Montagewinkeln und VESA-Halterung (auf Wunsch mit Standfuß) ausgestattet und dient zur Visualisierung und kompletten Bedienung des Tool-Monitors. Auf der Rückseite befinden sich DisplayPort und USB-Anschluss (beide zur Verbindung mit der "Zentraleinheit"), sowie die Anschlussklemmen für die Betriebsspannung 24VDC.
Weitere Informationen zum Display finden Sie im "Technischen Manual - Tool Monitor SEM-Modul-e2".
Visualisierung und Bedienung über einen PC:
Bild 03 - Visualisierung auf separatem PC
Alternativ zum "Tool Monitor Display" kann die Visualisierung und Bedienung auch über einen PC (Bild 03) erfolgen, der via Netzwerk mit dem Tool-Monitor SEM-Modul-e2 verbunden ist. Zur Kommunikation dient eine sog. "VNC-Client-Software", die auf dem PC vorhanden sein bzw. installiert werden muss.
Definition "VNC-Client": "VNC" steht für "Virtual Network Computing". Dabei handelt es sich um eine Software, die den Bildschirminhalt des Tool Monitors ("Server") auf einem PC ("Client") anzeigen kann und im Gegenzug Tastatureingaben und Mausbewegungen des PCs an den Tool Monitor sendet.
Informationen zur Netzwerk-Verbindung zwischenTool-Monitor und PC finden Sie im "Technischen Manual - Tool Monitor SEM-Modul-e2".
Visualisierung und Bedienung über die Maschinensteuerung (ohne Touchscreen):
Bild 04 - Visualisierung auf Maschinensteuerung
Grundsätzlich gilt: Der Tool-Monitor lässt sich über die Bedieneinheit der NC-Steuerung visualisieren und bedienen, wenn:
- eine VNC-Client-Software installiert ist und
- ein Touchscreen vorhanden ist.
Bei Steuerungen ohne Touchscreen, wie bei den älteren SINUMERIK-Bedieneinheiten des Typs „PCU 50“ (Bild 04), kann der Nordmann-VNC-Client „PCU-Viewer“ (Best.Nr. 3.0) verwendet werden. Mit diesem Programm können die Tool-Monitor-Softkeys (am rechten und unteren Bildschirmrand) über die Softkeys der Siemens-Steuerung betätigt werden.
Die Entwicklung des Tool-Monitors SEM-Modul-e2 wurde und ist vordergründig auf die Bedienung mittels Touchscreen ausgerichtet. Aus diesem Grunde ist die Bedienung - bei nicht vorhandenem Touchscreen - teilweise nur eingeschränkt nutzbar bzw. sehr umständlich. In diesem Falle empfehlen wir eher den Einsatz des Nordmann-Displays oder eines IPCs (mit Touchscreen).
