[Bearbeiten] > [Erweitert] > [Statussignale]
Ein "Statussignal" bietet die Möglichkeit, der Maschinensteuerung (oder einem anderen externen Gerät) den aktuellen Tool-Monitor-Status (z.B. "Überwachung aktiv", "Lernen aktiv") mitzuteilen. Technisch wird dazu ein Tool-Monitor-Ausgangssignal konfiguriert, welches nur dann gesetzt ist, wenn ein oder mehrere auswählbare Tool-Monitor-Zustände gegeben sind.Ein Beispiel für die Anwendung in der Praxis ist die „Vorschubfreigabe“: Solange der Tool-Monitor der Steuerung meldet, dass die Überwachung aktiv ist, ist die Produktion freigegeben. Wird der Überwachungsmodus beendet, wechselt das Statussignal seinen Zustand von „1“ auf „0“, was bspw. zu einem Maschinen-Stopp führt.
Bedienung:

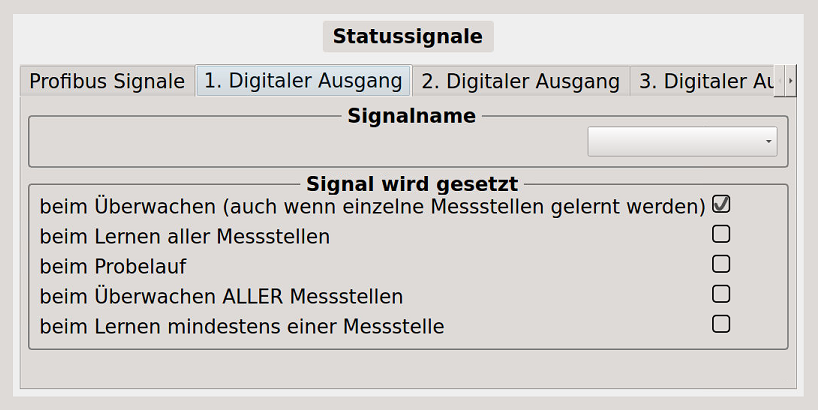

Über die Reiter in der obersten Zeile (siehe Bild) erfolgt die Auswahl, ob das Statussignal als "Profibus-Signal" oder als "digitales Signal" (24V-Optokoppler-Ausgang) erzeugt werden soll. Es können bis max. drei unabhängige digitale Statussignale erzeugt werden (über die Reiter "1. Digitaler Ausgang", "2. Digitaler Ausgang", "3. Digitaler Ausgang").
Unter dem Reiter "Profibus Signale" können auch Profinet-Signale eingetragen werden.
Wenn das oder die Statussignale über Profibus / Profinet erzeugt werden sollen, wird normalerweise dazu 1 Byte eingerichtet. Das Menü zur Eingabe der Profibus-/Profinet-Bits (ohne Bild) beinhaltet die gleichen Zustände wie im Bild zu sehen, jedoch kann bei jedem Zustand das gewünschte Bit eingegeben werden.
Auswahlfeld "Signalname": Hier erfolgt die Auswahl des Ausgangssignals, welches als Statussignal fungieren soll. Über die Auswahltaste
öffnet sich die Liste aller bislang angelegten Ausgangssignale.
Um ein (digitales) "Statussignal" einrichten zu können, muss zuvor das gewünschte Tool-Monitor-Ausgangssignal verdrahtet und in der Systemsteuerung konfiguriert worden sein.
Über die Checkboxen unter "Signal wird gesetzt" erfolgt die Auswahl, bei welchem Tool-Monitor-Zustand das Statussignal gesetzt werden soll. Die Auswahl der gewünschten Zustände (min. 1 bis max. 5) erfolgt durch Setzen eines Häkchens in der jeweils zugehörigen Checkbox.
