[Anzeigen] > [Betrachter Messkurven]
Über das Menü [Betrachter Messkurven] lassen sich die gespeicherten Messkurven bzw. Programme betrachten, die zuvor auf einem externen Datenträger gesichert wurden.
Das Speichern der laufenden Messkurven bzw. Programme ist standardgemäß nicht aktiviert. Die Aktivierung erfolgt unter:
[Bearbeiten] > [Erweitert] > [Messkurven aufzeichnen] > Häkchen im Kontrollfenster "Messkurven aufzeichnen" setzen.

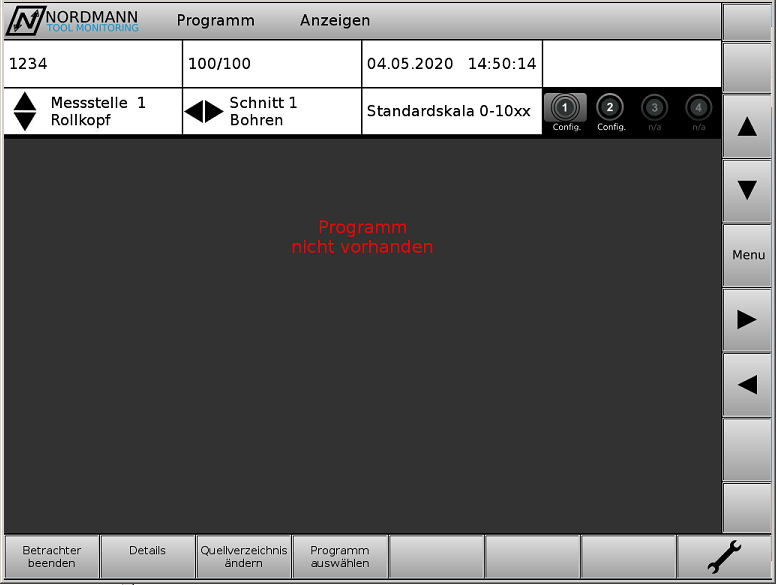

Bild 1 - Das Menü "Betrachter Messkurven"
Nach dem Drücken der Taste Quellverzeichnis ändern (in der Schnellzugriffsleiste, siehe Bild 1) muss im Menü (Bild 2) zunächst der Ordner des externen Speichermediums vorgegeben werden, in welchem sich die gesicherten Messkurven befinden.

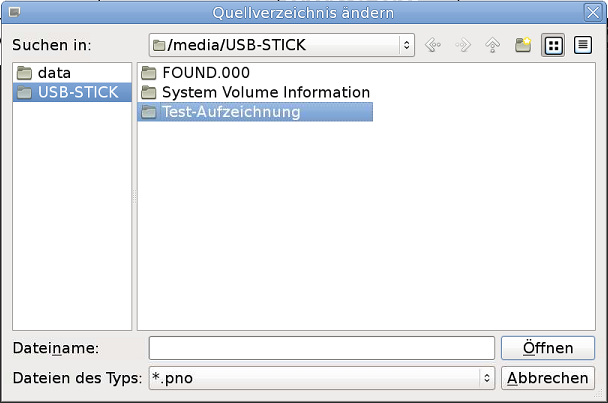

Bild 2 - Quellverzeichnis ändern
Info zur Ordnerstruktur: Um zu große, für den Tool-Monitor hochzuladende Datenmengen zu vermeiden, kann immer nur der unterste Unterordner geöffnet und dessen gesicherten Programme hochgeladen werden.
Beispiel:
Die festgelegte Ordnerstruktur ist stets "Jahr / Monat / Tag". D.h., wenn z.B. am 23.10.2019 Messkurven gesichert wurden, legt der Tool-Monitor (unter einem frei benennbaren übergeordneten Ordner) immer den Ordner "2019" (Jahr) an. Darunter befindet sich ein Unterordner "10" (Monat), worunter sich wiederum ein Ordner "23" (Tag) befindet.
Nun lassen sich nicht direkt alle gesicherten Programme des kompletten Ordners "2019" hochladen und darstellen, sondern nur die Programme des niedrigsten Unterordners "23" (Tag).
Der Unterordner "23" (Tag) muss zunächst geöffnet und ein darin gesichertes Programm (mit der Dateiendung ".pno") angewählt und geöffnet werden.
Anschließend lassen sich alle, im Unterordner "23" (Tag) gesicherten Programme betrachten.

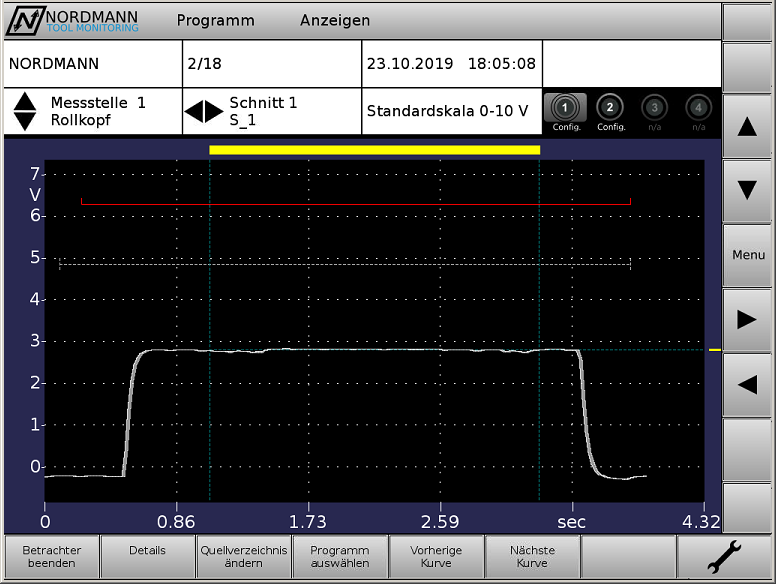

vorherige Kurve und nächste Kurve Tasten zum "Durchblättern" der Messkurven. Die chronologische Nummer der Messkurve (z.B. "2/18" = Nr.2 von insgesamt 18), sowie Datum und Uhrzeit der Speicherung, werden oberhalb des Messfensters angezeigt.
Programm auswählen Taste zum Öffnen der tabellarischen Liste, in der alle Programme chronologisch aufgeführt sind, die im Ordner "Tag" gesichert sind.
Betrachter beenden Taste zum Schließen des Betrachters und zum Rückkehren in den Einstellungsbereich.
Tasten zum "Durchblättern" der Messstellen des aktuell angezeigten Programmes.
Tasten zum "Durchblättern" der Schnitte, innerhalb der Messstelle des aktuell angezeigten Programmes.
