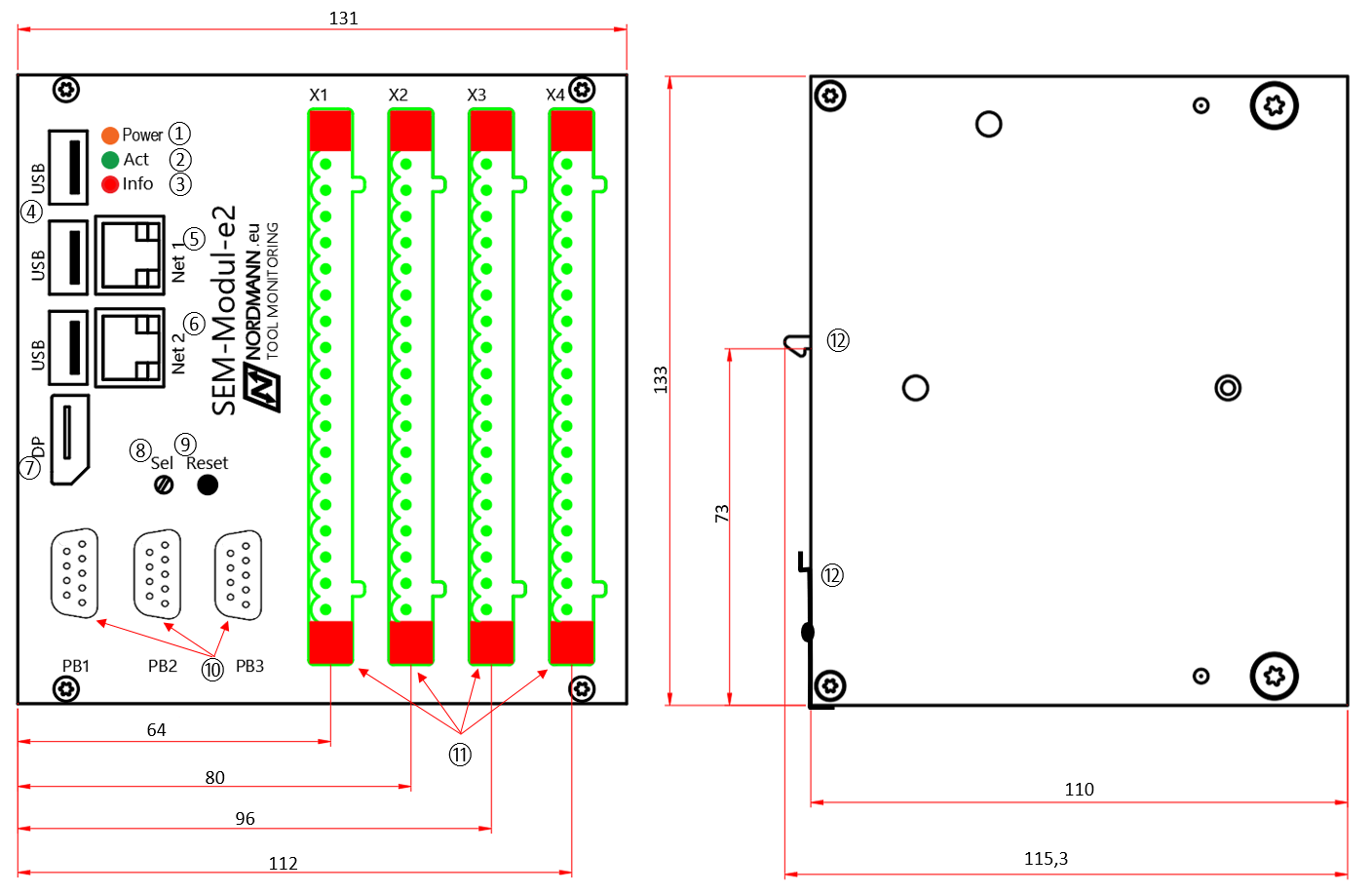

1.LED „Power“ (24V Spannungsversorgung), Orange, dauerhaft leuchtend
2.LED „Act“ (Betriebsbereit), Grün, dauerhaft blinkend bei Betriebsbereitschaft
3.LED „Info“ (Fehler / Reboot), Rot, dauerhaft leuchtend bei Boot-Fehler, kurzes Aufleuchten bei Reboot-Vorgang
4.3x USB-Anschluss 2.0
5.Ethernet-Anschluss RJ45
6.(10/100BaseT)
7. Ethernet-Anschluss RJ45
8.(10/100BaseT), ProfiNet
9.Displayport
10. „Sel“-Drehschalter, rastend, Stellungen (zur Änderung der IP-Adresse)
11. “Reset”-Taster (zum Neustart des Tool-Monitors)
12. 3 x Profibus (9-pol., female)
13.(Pin-Belegung )
14. Anschlussklemme X1, X2, X3, X4
15.Halteklammer für Hutschiene (TS35)
