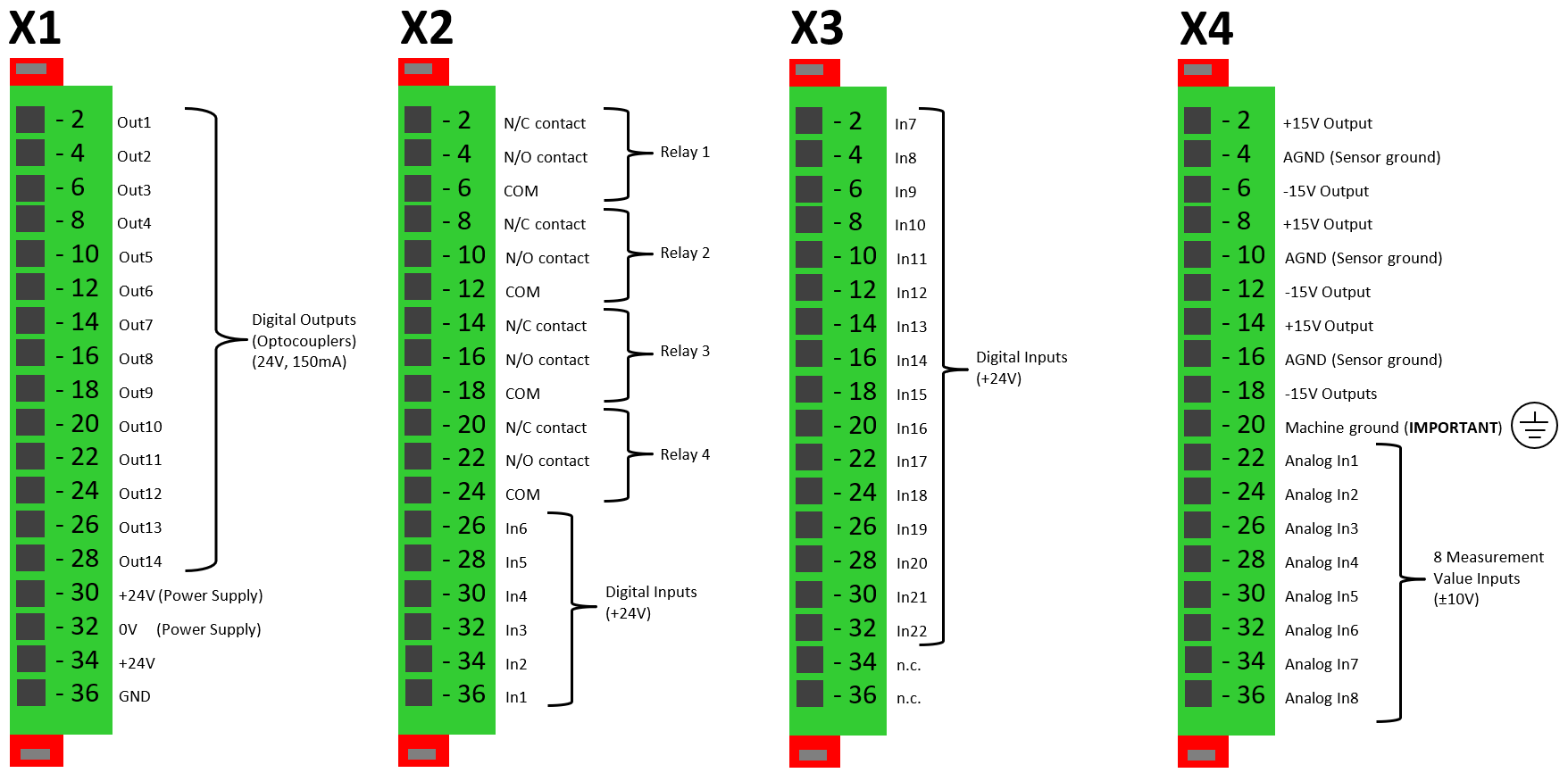

<< Click to Display Table of Contents >> Navigation: Installationsanleitung > Rückseitige Anschlussklemmen |

Klemme: |
Bezeichnung: |
Erläuterung: |
|---|---|---|
X1:2 - X1:28 |
Out1 - Out14 |
Optokoppler-Ausgänge (24V, 150mA) (nicht potentialfrei!) Hinweis: Standardgemäß als Schließer, oder - per Software-Umschaltung - als Öffner. Aufgabe: Schaltzwecke, z.B. Maschinenstopp bei Bruch oder Verschleiß, Vorschub-Umschaltung bei Kontakterkennung. |
X1:30 |
Power supply (+24V) |
Betriebsspannung 24 VDC ±10% (1A) Hinweis: Dient auch als Steuerspannung für die Optokoppler-Ausgänge. |
X1:32 |
GND (0V) |
Betriebsspannung 0 V Hinweis: Bezugspotential für alle Ein- und Ausgänge. |
X1:34 |
+24V (out) |
Aufgabe: +24V Anschluss eines externen Lüfters (nicht zwingend erforderlich) |
X1:36 |
GND (0V) |
Aufgabe: GND Anschluss eines externen Lüfters (nicht zwingend erforderlich) |
X2:2 - X2:24 |
Relais1 - Relais4 |
Relais (500mA) mit potentialfreien Wechsler-Kontakten (jeweils Öffner, Schließer, COM) Aufgabe: Schaltzwecke, z.B. Maschinenstopp bei Bruch oder Verschleiß. |
X2:26 - X2:36 |
In6 - In1 |
Digitale Eingänge (Optokoppler, 24V, 15mA, Ri = 100kOhm) Hinweis: Können direkt mit SPS-Ausgängen der Maschine verbunden werden. |
X3:2 - X3:32 |
In7 - In22 |
Aufgabe: Startsignale für Messung („Programm Aktiv“ / „Schnitt Aktiv“), sowie ext. Alarm-Reset („AR“), Mitteilung eines Fehlteiles („GA“), „Daten Gültig“-Signal („DG“) bei Option „Externe Programmanwahl“, binär- oder BCD-codierte Programm-Nummern, etc. |
X3:34 - X3:36 |
Keine Funktion |
Nicht verdrahtet / not connected (n.c.) |
X4:2 - X4:18 |
± 15V |
Spannungsversorgung für die Sensoren, +15V, 0V, -15V (3x jeweils von oben nach unten) Hinweis: Die jeweiligen Klemmen +15V, GND, -15V liegen parallel an einem DC-DC-Wandler. |
X4:20 |
Maschinen-Masse |
GND-Klemme zur Verbindung mit Maschinen-Masse (Wichtig!) |
X4:22 - X4:36 |
Analog In1 - Analog In8 |
Messwerteingänge (analog, ± 10 V) Aufgabe: Anschluss der analogen Messwerte von bis zu 8 (oder optional 16) Sensoren. |
